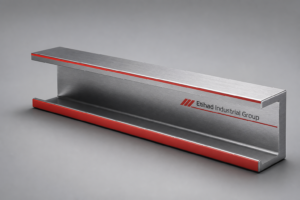

فرآیند تولید پروفیل C چنل استراکچر پنل خورشیدی با رول فرمینگ چگونه است؟
فهرست مطالب:
- مقدمه: چرا کیفیت فرآیند تولید، تعیینکننده عمر استراکچر خورشیدی است
- رول فرمینگ چیست و چرا برای پروفیل C چنل بهترین گزینه است؟
- مراحل تولید پروفیل از ورق رول در خط تولید رول فرمینگ سی چنل
- انتخاب ورق گالوانیزه و ضخامت ورق پروفیل سی چنل
- دقت ابعادی، سیستم خنککننده خط تولید پروفیل و کنترل کیفیت
- کاربرد پروفیل C چنل در استراکچر پنل خورشیدی و مقاومت سازهای
- سوالات متداول
- جمعبندی
چرا کیفیت فرآیند تولید، تعیینکننده عمر استراکچر خورشیدی است
پیمانکارانی که استراکچر پنل خورشیدی سفارش میدهند، اغلب فقط محصول نهایی را میبینند؛ اما همان چیزی که ظرف یک سال سرنوشت پروژه را تعیین میکند — پوشش گالوانیزه ورق، تلورانس ابعادی مقطع C و کیفیت مراحل شکلدهی — در خط تولید رقم میخورد. در این مقاله، فرآیند تولید پروفیل C چنل استراکچر پنل خورشیدی با رول فرمینگ را گامبهگام و با نگاه صنعتی بررسی میکنیم: از انتخاب ورق و تنظیم ایستگاههای فرمینگ تا جوشکاری فرکانس بالا، سیستم خنککننده و کنترل کیفیت. هدف این است که بدانید هنگام ارزیابی تأمینکننده دقیقاً چه بپرسید و بر چه معیاری کیفیت را بسنجید — نه صرفاً بر اساس قیمت.
رول فرمینگ چیست و چرا برای پروفیل C چنل بهترین گزینه است؟
رول فرمینگ (Roll Forming) فرآیندی پیوسته برای شکلدهی ورق فلزی است که در آن نوار فلزی مسطح از میان مجموعهای از ایستگاههای چرخشی (معمولاً ۸ تا ۲۴ ایستگاه) عبور میکند و در هر ایستگاه، بهصورت تدریجی و بدون برش، خمهای موردنظر به مقطع نهایی اعمال میشود. خروجی این فرآیند، پروفیل با مقطع ثابت و طول دلخواه است که برای پروفیل C چنل استراکچر پنل خورشیدی، کمهزینهترین و سریعترین روش تولید محسوب میشود.
«تولید پروفیلهای سازهای با دقت ابعادی بالا، نیازمند بهرهگیری از فناوری پیشرفته رول فرمینگ است که امکان فرمدهی پیوسته ورقهای گالوانیزه را فراهم میکند. برای مطالعه بیشتر کلیک کنید
مزایای رول فرمینگ نسبت به سایر روشهای تولید پروفیل
برخلاف پرس برک (Press Brake) که خمها را تکهتکه و گسسته ایجاد میکند، رول فرمینگ سه مزیت تعیینکننده برای پروژههای خورشیدی دارد:
برای پروژههایی که به ساخت قطعه سفارشی با مقطع اختصاصی نیاز دارند، رول فرمینگ امکان تغییر رولها و ساخت قطعات سفارشی طبق طرح مشتری را نیز فراهم میکند.

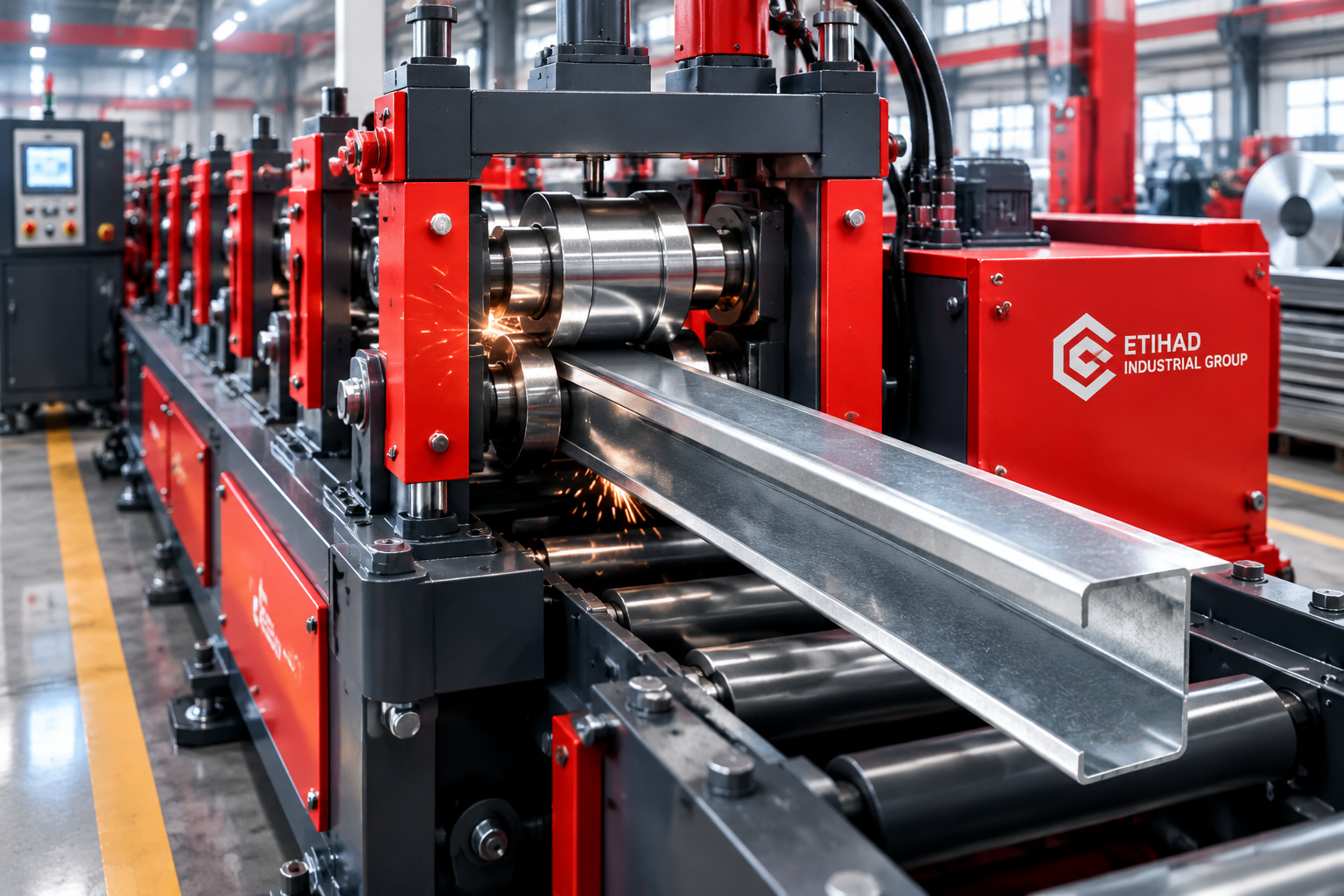

مراحل تولید پروفیل از ورق رول در خط تولید رول فرمینگ سی چنل
خط تولید رول فرمینگ سی چنل یک زنجیره پیوسته است که کیفیت هر حلقه آن روی حلقه بعدی اثر میگذارد. مراحل تولید پروفیل از ورق رول بهصورت استاندارد شامل شش مرحله است:
۱. بارگذاری و بازکردن کویل (Uncoiler)
کویل ورق با عرض مشخص روی دیکوایلر نصب و نوک آن صافکاری میشود. کیفیت ورق ورودی — ضخامت، پوشش و صافی لبه — را در همین مرحله ثبت کنید؛ کنترل ورودی مبنای هر ادعای کیفیت است.
۲. صافکاری و تغذیه (Leveler & Feeder)
ورق از میان غلتکهای صافکن عبور میکند تا تنشهای کویلشدگی حذف شود و فیدر سروو، نوار را با دقت موقعیتی به خط تغذیه کند. بدون صافکاری درست، انحراف جانبی (Camber) به تمام مراحل بعدی منتقل میشود.
۳. شکلدهی تدریجی در ایستگاههای فرمینگ
قلب خط تولید، سری رولهای آببندیشده است که مقطع C را طی ۱۲ تا ۱۸ گذر میسازند: ابتدا فلنجهای جانبی، سپس لبههای برگشتی (Return Lip) و در نهایت خمهای مرکزی. هر ایستگاه باید با اضافهخمیدگی کنترلشده (Springback Compensation) تنظیم شود؛ در غیر این صورت مقطع C در خروجی بازتر یا تنگتر از نقشه خواهد بود.
۴. پانچ و سوراخکاری درونخطی
سوراخهای نصب پنل و اتصال به پایهها با پرس هیدرولیک درونخطی و بهصورت پیشسوراخ (Pre-punch) ایجاد میشوند. همراستایی سوراخها در همین مرحله تعیین میشود؛ یعنی همان چیزی که هنگام نصب روی پشتبام، سرعت تیم نصب را چند برابر میکند.
۵. جوشکاری فرکانس بالا پروفیل فولادی (در مقاطع بسته)
در خطوطی که مقطع بسته یا لبه جوششده تولید میکنند، جوشکاری فرکانس بالا (HF Welding) با تمرکز گرما فقط بر لبه اتصال انجام میشود. مزیت این روش، منطقه متأثر از گرما (HAZ) باریک و استحکام جوش نزدیک به فلز مبناست؛ جوش سرد یا آلوده در این مرحله، نقطه تمرکز تنش و آغاز خوردگی در آینده است.
۶. برش به طول و سیستم خنککننده خط تولید پروفیل
برش به طول (Cut-to-Length) معمولاً با قیچی هیدرولیک متحرک (Flying Shear) و بدون توقف خط انجام میشود. پیش و پس از شکلدهی، سیستم خنککننده خط تولید پروفیل — شامل خنککاری رولها با امولسیون و خنکسازی کنترلشده ناحیه جوش — دما و پایداری ابعادی را تثبیت میکند؛ بیتوجهی به خنککاری، تغییر شکل حرارتی و انحراف تلورانس را در تیرهای طولانی آشکار میکند. در پایان، هر بچ با کنترل ابعادی و آزمون پیچش پذیرش میشود.
اگر برای پروژه خود به اطلاعات دقیقتری درباره محصول C- چنل استراکچر پنل خورشیدی نیاز دارید، برای مشاوره رایگان تماس بگیرین.
انتخاب ورق گالوانیزه و ضخامت ورق پروفیل سی چنل
بیشترِ مشکلات میدانی استراکچر خورشیدی — از زنگزدگی زودهنگام تا خمش زیر بار باد — ریشه در انتخاب ورق ورودی دارد، نه در فرآیند فرمینگ. دو پارامتر را باید دقیق کنترل کنید:
پوشش گالوانیزه: چرا ضخامت لایه روی، مهمتر از قیمت ورق است
ورق گالوانیزه پروفیل C باید مطابق استاندارد ASTM A653 انتخاب شود که ضخامت پوشش روی را بر حسب اصطلاح G تعریف میکند. برای استراکچر پنل خورشیدی در اقلیمهای مرطوب یا صنعتی ایران (مثل حاشیه خزر یا مناطق پرگرد و غبار جنوب)، استفاده از ورق با پوشش حداقل Z275 توصیه میشود؛ در مناطق با ریسک خوردگی بالا، ورق آلوزینک (Galvalume / AZ150) عمر مفید بیشتری میدهد. تجربه میدانی نشان میدهد ورقهای با پوشش سبکتر (مثل Z100) که صرفاً برای کاهش قیمت انتخاب شدهاند، ظرف کمتر از دو سال در شرایط مرطوب نشانههای خوردگی سفید و سپس زنگ قرمز نشان میدهند — و هزینه تعویض استراکچر نصبشده، چند برابر صرفهجویی اولیه است.
ضخامت ورق پروفیل سی چنل: تعادل وزن و ایمنی سازهای
ضخامت ورق پروفیل سی چنل برای کاربرد خورشیدی معمولاً بین ۱٫۵ تا ۲٫۵ میلیمتر انتخاب میشود. کاهش ضخامت، وزن و قیمت را کم میکند اما مستقیماً سختی خمشی مقطع را — که با مکعب ضخامت رابطه دارد — کاهش میدهد؛ یعنی ۱۰ درصد کاهش ضخامت، تقریباً ۲۷ درصد مقاومت خمشی را حذف میکند. خروجی این تصمیم، لرزش در بادهای تند، خستگی فلز در اتصالات و شکست زودهنگام است. توصیه حرفهای: ضخامت را بر اساس محاسبات بار باد و برف منطقه پروژه تعیین کنید، نه بر اساس رقابت قیمتی؛ استاندارد مرجع طراحی بار در ایران، مبحث ششم مقررات ملی ساختمان (بارها و تنشها) است.
دقت ابعادی، سیستم خنککننده خط تولید پروفیل و کنترل کیفیت
وقتی تأمینکنندهای ادعای «دقت بالا» میکند، باید بتواند آن را با عدد اثبات کند. در خطوط استاندارد تولید پروفیل C، تلورانس ابعادی قابل تحویل معمولاً اینهاست:
پارامترتلورانس معمول قابل قبولارتفاع و عرض مقطع±۰٫۵ میلیمترضخامت ورقمطابق تلورانس استاندارد ورق (معمولاً ±۰٫۰۵ میلیمتر)فاصله سوراخها و گام پانچ±۰٫۵ تا ±۱ میلیمترطول برش±۱ تا ±۲ میلیمترپیچش و تاب طولیحداکثر ۱ میلیمتر بر هر متر طول
نقش سیستم خنککننده و تنظیم رولها در حفظ تلورانس
دو عامل عملیاتی بیشترین اثر را بر ثبات این اعداد دارند. نخست، تنظیم فاصله رولها و ترتیب ایستگاهها که تعیین میکند تنش پسماند چه مقدار در مقطع بماند؛ خطی که رولهایش فرسوده یا ناهمتراز باشد، مقطع C با «دهان باز» یا کجی فلنج تحویل میدهد — دقیقاً همان عیبی که هنگام نصب، پیچها را ناهمراستا میکند. دوم، سیستم خنککننده خط تولید پروفیل که دمای رولها و ناحیه جوش را کنترل میکند؛ افزایش دمای رول باعث انبساط حرارتی و انحراف تدریجی ابعاد در طول شیفت تولید میشود، عیبی که در نمونههای اول بچ دیده نمیشود اما در انتهای بچ ظاهر میگردد.
کنترل کیفیت و مستندسازی
از تأمینکننده بخواهید گزارش کنترل ابعادی نمونهای از ابتدا، میانه و انتهای بچ، همراه با گواهی مبدأ ورق (Mill Certificate) ارائه دهد. شرکتی که فرآیند تولیدش شفاف باشد، این اسناد را بدون مقاومت تحویل میدهد؛ مخالفت در ارائه آنها خودش یک سیگنال ریسک است. ب
کاربرد پروفیل C چنل در استراکچر پنل خورشیدی و مقاومت سازهای
پروفیل C چنل در استراکچر پنل خورشیدی سه نقش اصلی دارد: ریل طولی (Rail) که پنلها روی آن clamp میشوند، پایه و مهاربندی (Purlin/Brace) برای انتقال بار به سازه اصلی، و قاب زمینی در نیروگاههای زمینمحور. مزیت مقطع C در این کاربردها نسبت وزن به سختی بالای آن است: فلنجهای جانبی و لبههای برگشتی، تسمار موضعی (Local Buckling) را مهار میکنند و همین ویژگی به مقاومت پروفیل C در سازه خورشیدی معنا میدهد.
از منظر سازهای، سه سناریوی بارگذاری باید در انتخاب مقطع لحاظ شود: بار باد مکش که در پشتبامهای شیبدار بحرانی است، بار برف در مناطق سردسیر کشور، و بار ترکیبی لرزهای در نیروگاههای زمینمحور. پروفیل C با فلنج برگشتی در برابر پیچش زیر بار باد نامتقارن عملکرد بهتری از پروفیل ساده بدون لبه نشان میدهد و به همین دلیل در استراکچرهای باکیفیت، لبه برگشتی ۵ تا ۱۵ میلیمتری استاندارد است.
📌 مطالعه بیشتر: برای بررسی مشخصات کامل، استانداردها و محاسبه وزن کلی سازه، به صفحه راهنمای جامع و سفارش استراکچر خورشیدی مراجعه نمایید.
سوالات متداول
سوال: ضخامت مناسب ورق برای پروفیل سی چنل استراکچر خورشیدی چیست؟
ضخامت ورق پروفیل سی چنل برای استراکچر پنل خورشیدی معمولاً بین ۱٫۵ تا ۲٫۵ میلیمتر انتخاب میشود. مقدار دقیق باید بر اساس بار باد و برف منطقه پروژه بار باد و برف منطقه پروژه صرفاً برای کاهش قیمت، سختی خمشی مقطع را بهشدت کاهش میدهد و ریسک خمش و خستگی را بالا میبرد.
سوال: مزیت رول فرمینگ نسبت به پرس برک در تولید پروفیل C چیست؟
رول فرمینگ فرآیندی پیوسته با سرعت ۱۵ تا ۳۰ متر در دقیقه است و مقطع C را با تلورانس یکسان و تکرارپذیر در طولهای دلخواه تولید میکند. در مقابل، پرس برک گسسته و کندتر است و برای تیرهای بلند استراکچر خورشیدی، تنش پسماند و پیچش بیشتری ایجاد میکند.
سوال: چرا پروفیل استراکچر خورشیدی زود زنگ میزند و چگونه جلوگیری کنیم؟
علت اصلی، انتخاب ورق با پوشش گالوانیزه ناکافی است. برای اقلیمهای مرطوب و صنعتی ایران، ورق با پوشش حداقل Z275 مطابق ASTM A653 و در شرایط خورندهتر، ورق آلوزینک AZ150 انتخاب بهتری است. آسیب پوشش در حین جوش و برش نیز باید با رنگهای ترمیمی غنی از روی پوشانده شود.
سوال: جوشکاری فرکانس بالا چه مزیتی در تولید پروفیل فولادی دارد؟
جوشکاری فرکانس بالا (HF) گرما را فقط در لبه اتصال متمرکز میکند؛ نتیجه، منطقه متأثر از گرما باریک، تاب کمتر مقطع و استحکام جوش نزدیک به فلز مبناست. این روش ریسک جوش سرد و نقاط تمرکز تنش را نسبت به جوشهای سنتی کاهش میدهد.
جمعبندی
فرآیند تولید پروفیل C چنل استراکچر پنل خورشیدی با رول فرمینگ، کیفیت استراکچر را پیش از آنکه به پشتبام برسد، تعیین میکند: پوشش گالوانیزه مناسب (Z275 به بالا) برای مقابله با خوردگی زودهنگام، ضخامت ورق مبتنی بر محاسبات بار نه رقابت قیمتی، تلورانس ابعادی مکتوب و قابل آزمون، و کنترل دقیق جوش و سیستم خنککننده خط. این چهار شاخص را باید در هر سفارش از تأمینکننده مطالبه کنید.
گروه صنعتی اتحاد از سال ۱۳۹۰ در تأمین و توزیع صنعت فولاد و ماشینسازی فعال است و با ترکیب تجربه توزیع آهنآلات ساختمانی و صنعتی، خدمات قالبسازی و فروش ماشینآلات، آماده پاسخگویی به نیاز استراکچر خورشیدی شماست — با بهترین خدمات و بهترین قیمت. برای مشاوره رایگان تماس بگیرین تا مقطع، ضخامت و پوشش مناسب پروژهتان را با هم تعیین کنیم.
