🏗️ راهنمای جامع طراحی و خرید C- چنل استراکچر پنل خورشیدی برای نیروگاه‌های مگاواتی

تضمین پایداری یک نیروگاه خورشیدی ۲۵ ساله در برابر نیروهای دینامیکی باد و بار برف، مستقیماً به کیفیت سازه نگهدارنده پنل خورشیدی وابسته است. برای پیمانکاران EPC و سرمایه‌گذاران نیروگاه‌های مگاواتی، انتخاب یک مقطع مهندسی‌شده که همزمان استحکام بالا و وزن بهینه داشته باشد، حیاتی است. در این میان، C- چنل استراکچر پنل خورشیدی به عنوان استاندارد طلایی صنعت فتوولتائیک شناخته می‌شود.

مشکل اساسی بسیاری از پروژه‌های فتوولتائیک در ایران، استفاده از پروفیل‌های غیراستاندارد یا روش‌های تولید سنتی (مانند خم‌کاری با پرس بریک) است که منجر به ایجاد ریزترک‌ها، افت کیفیت گالوانیزه و افزایش هزینه‌های پنهان نگهداری (O&M) می‌شود. در این راهنمای جامع، به بررسی عمیق مشخصات فنی، استانداردهای متریال و مزیت‌های اقتصادی تولید استراکچر خورشیدی با رول فرمینگ می‌پردازیم تا شما را در مسیر خریدی مطمئن و مقرون‌به‌صرفه همراهی کنیم.

🎯 چکیده سریع

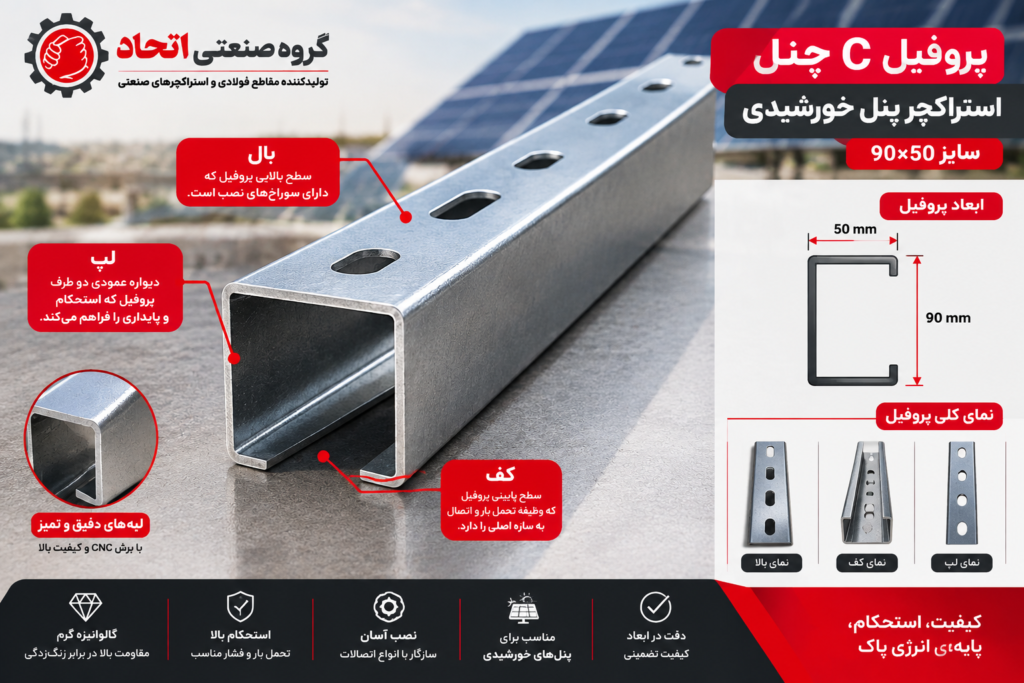

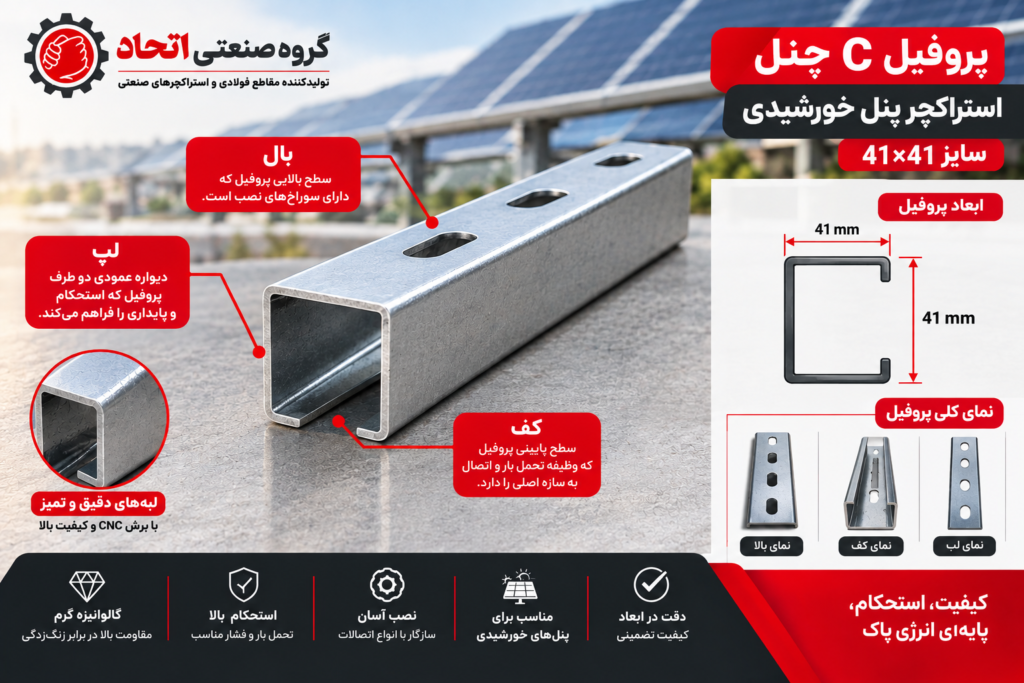

C- چنل استراکچر پنل خورشیدی چیست؟

C- چنل (C-Channel) یا سی‌پرلین، یک مقطع فولادی سردنورد شده به شکل حرف C انگلیسی است که به عنوان اسکلت فلزی پنل خورشیدی استفاده می‌شود. این سازه‌ها به دلیل نسبت عالیِ «مقاومت به وزن»، سرعت مونتاژ بالا و قابلیت تولید پیوسته با خطوط رول فرمینگ، بهترین گزینه برای نصب پنل‌های خورشیدی در نیروگاه‌های زمین‌کوب (Ground-mounted) و سقفی به شمار می‌روند. جنس این سازه‌ها معمولاً از فولاد گالوانیزه گرم (Hot-Dip Galvanized) با گرید ST37 یا ST52 است.

چرا «سازه فلزی C شکل» استاندارد جهانی نیروگاه‌های خورشیدی است؟

در طراحی سازه فلزی خورشیدی، چالش اصلی ایجاد تعادل بین ظرفیت باربری (Load Capacity) و هزینه تمام‌شده مواد (Material Cost) است. مقاطع C-Channel این تعادل را به بی‌نقص‌ترین شکل ممکن ایجاد می‌کنند.

داده‌های مهندسی و مزایای استراتژیک مقاطع C شکل:

• کاهش ۳۰ درصدی وزن سازه: طراحی هندسی C- چنل باعث افزایش ممان اینرسی حول محورهای اصلی می‌شود، که بدون نیاز به افزایش ضخامت ورق، مقاومت خمشی بالایی را ارائه می‌دهد.
• انعطاف‌پذیری در اتصالات (Punching): این مقاطع امکان پانچ‌کاری‌های متعدد در طول پروفیل (توسط دستگاه رول فرمینگ) را دارند که فرآیند نصب قاب نگهدارنده پنل خورشیدی را در سایت بدون نیاز به جوشکاری فراهم می‌کند.
• تسهیل در کابل‌کشی (Cable Management): فضای باز داخل مقطع C-چنل، یک مسیر ایمن و استاندارد برای عبور کابل‌های DC و کابل‌های ارتینگ نیروگاه فراهم می‌سازد.

مشخصات فنی و استانداردهای اسکلت فلزی پنل خورشیدی

پیمانکاران و خریداران عمده باید پیش از ثبت سفارش نزد تولید کننده استراکچر پنل خورشیدی، تلرانس‌ها و مشخصات فنی زیر را در قرارداد قید کنند.

جدول استاندارد فنی C- چنل خورشیدی (Markdown Table)

در پروژه‌های خورشیدی مگاواتی، حتی ۱ میلی‌متر بهینه‌سازی در ضخامت مقطع می‌تواند صدها میلیون تومان در هزینه‌های CAPEX صرفه‌جویی کند. تیم مهندسی ما گروه صنعتی اتحاد با بررسی دقیق داده‌های سایت شما (SAP2000)، بهینه‌ترین مقطع C- چنل را با بالاترین کیفیت گالوانیزه طراحی و قیمت‌گذاری می‌کند.

چه مواردی را به شما ارائه می‌دهیم؟

• نقشه‌های شاپ‌دراوینگ و مشخصات دقیق ابعادی
• آنالیز متریال (گواهینامه ST37/ST52 و تست گالوانیزه)
• برآورد دقیق زمان تولید با خطوط پیشرفته رول فرمینگ و قیمت تمام‌شده

💬 استعلام قیمت در واتس‌اپ | 📞 درخواست مشاوره فنی رایگان

برتری استراتژیک: تولید استراکچر خورشیدی با رول فرمینگ

یکی از مهم‌ترین فاکتورهایی که استراکچر پنل خورشیدی ایرانی را در سطح استانداردهای جهانی (Tier 1) قرار می‌دهد، روش تولید آن است. در ایران، بسیاری از کارگاه‌ها از دستگاه‌های پرس بریک (خم‌کن) برای تولید استفاده می‌کنند که خطای بالایی دارد. اما سازه خورشیدی رول فرمینگ مزیت‌های غیرقابل رقابتی برای پروژه‌های بزرگ دارد.

رول فرمینگ در برابر پرس بریک (مقایسه تخصصی)

1. سرعت تولید و تحویل پروژه: دستگاه‌های رول فرمینگ (نظیر ماشین‌آلات مدرن گروه صنعتی اتحاد) قادرند با سرعت ۱۵ تا ۳۰ متر بر دقیقه مقاطع C- چنل را تولید کنند. این یعنی تامین سازه برای یک نیروگاه ۱ مگاواتی در کمتر از چند روز کاری ممکن می‌شود.
2. حذف ریزترک‌ها (Micro-Cracks): در فرآیند رول فرمینگ، ورق فولادی طی چندین مرحله (ایستگاه‌های متوالی) و به صورت تدریجی فرم می‌گیرد. این امر از پارگی لایه گالوانیزه و ایجاد تنش در شعاع خم جلوگیری می‌کند.
3. طول نامحدود پروفیل: در پرس بریک، طول سازه محدود به عرض دهانه دستگاه (معمولاً ۳ تا ۶ متر) است. اما در روش رول فرمینگ، استراکچر فلزی خورشیدی می‌تواند به صورت پیوسته و در طول‌های دلخواه (مثلاً ۱۲ متر) برش بخورد که یکپارچگی سازه را افزایش داده و ضایعات (Scrap) را به صفر می‌رساند.

معیارهای انتخاب بهترین تولید کننده استراکچر پنل خورشیدی در ایران

با توجه به حجم بالای سرمایه‌گذاری در احداث نیروگاه‌های خورشیدی، انتخاب تامین‌کننده استراکچر پنل خورشیدی ایرانی نیازمند ممیزی‌های دقیق است. هنگام انتخاب تولیدکننده به این موارد دقت کنید:

• ظرفیت تولید واقعی: آیا سازنده ماشین‌آلات اختصاصی رول فرمینگ با قابلیت تولید تناژ بالا (مثلاً ۵۰ تن در روز) را دارد؟
• قابلیت سفارشی‌سازی سوراخ‌کاری (Pre-punched): سوراخ‌کاری دقیق (با تلرانس ±۰.۵ میلی‌متر) پیش از فرم‌دهی، خطاهای نصب کارگران در محل پروژه را به شدت کاهش می‌دهد.
• گواهینامه‌های کیفیت: ارائه برگه آنالیز متریال (MTC) از کارخانه‌های معتبر فولاد (مانند فولاد مبارکه) و تست ضخامت‌سنجی گالوانیزه.

تحلیل نیروهای وارد بر سازه فلزی خورشیدی (بخش مهندسی E-E-A-T)

طراحی مهندسی C- چنل استراکچر پنل خورشیدی باید پاسخگوی سه نیروی اصلی باشد:

1. بار باد (Wind Load): بر اساس مبحث ششم مقررات ملی ساختمان، سازه باید توانایی تحمل فشار دینامیکی باد تا سرعت ۱۲۰ الی ۱۳۰ کیلومتر بر ساعت را داشته باشد. استفاده از C- چنل با لبه‌های برگشتی (Stiffened C-Channel) مقاومت پیچشی سازه را در برابر پدیده آپ‌لیفت (Uplift) باد تضمین می‌کند.
2. بار برف (Snow Load): در مناطق سردسیر ایران، وزن برف روی پنل‌ها می‌تواند تا ۱۵۰ کیلوگرم بر متر مربع برسد. مقطع C، تنش‌های ناشی از خمش را به خوبی به پایه‌ها (پایل‌ها) منتقل می‌کند.
3. بار مرده (Dead Load): وزن خود پنل‌های منوکریستال جدید (ابعاد بزرگ و توان بالای ۵۵۰ وات) نیازمند تکیه‌گاه‌های مستحکم‌تر است.

💡 پاسخ به سوالات متداول پیمانکاران (People Also Ask)

۱. بهترین متریال برای سازه نگهدارنده پنل خورشیدی چیست؟

بهترین گزینه از نظر اقتصادی و فنی، فولاد ST37 با روکش گالوانیزه گرم (حداقل ۶۰ میکرون) است. برای محیط‌های بسیار خورنده، گالوالوم یا آلومینیوم آنودایز شده نیز پیشنهاد می‌شود، اما هزینه به مراتب بالاتری دارند.

۲. زاویه بهینه برای نصب قاب نگهدارنده پنل خورشیدی در ایران چقدر است؟

بسته به عرض جغرافیایی، زاویه Tilt معمولاً بین ۲۵ تا ۳۵ درجه رو به جنوب (آزیموت صفر) طراحی می‌شود. C- چنل‌ها امکان اجرای دقیق این زوایا را از طریق اتصالات مفصلی یا ثابت فراهم می‌کنند.

۳. آیا استفاده از سازه خورشیدی رول فرمینگ باعث کاهش هزینه نهایی می‌شود؟

بله، به دلیل کاهش ضایعات ورق، عدم نیاز به جوشکاری در سایت، سرعت نصب بالاتر و بهینه‌سازی مقطع، هزینه‌های استراکچر و اجرا (BOS) تا ۱۵ الی ۲۰ درصد کاهش می‌یابد.

📞 تماس و مشاوره تخصصی (CTA)

تامین پایدار و باکیفیت استراکچرهای خورشیدی، قلب تپنده موفقیت پروژه‌های فتوولتائیک است. اگر به دنبال طراحی، سفارشی‌سازی یا خرید C- چنل استراکچر پنل خورشیدی با بهره‌گیری از دقیق‌ترین تکنولوژی رول فرمینگ هستید، تیم مهندسی ما آماده ارائه مشاوره رایگان و برآورد فنی پروژه‌های مگاواتی شماست.

همین حالا با کارشناسان فروش ما تماس بگیرید:

• 09129681859

نتیجه‌گیری

سرمایه‌گذاری روی یک C- چنل استراکچر پنل خورشیدی مهندسی‌شده، تنها هزینه برای یک قطعه فلزی نیست؛ بلکه بیمه کردن نیروگاه خورشیدی شما برای تولید بی‌وقفه انرژی در ۲۵ سال آینده است. با عبور از روش‌های سنتی و انتخاب مقاطع تولید شده توسط خطوط پیشرفته رول فرمینگ، شما نه تنها هزینه‌های اجرای پروژه (CAPEX) را کاهش می‌دهید، بلکه با بالاترین سطح استاندارد به استقبال تولید انرژی پاک می‌روید.
