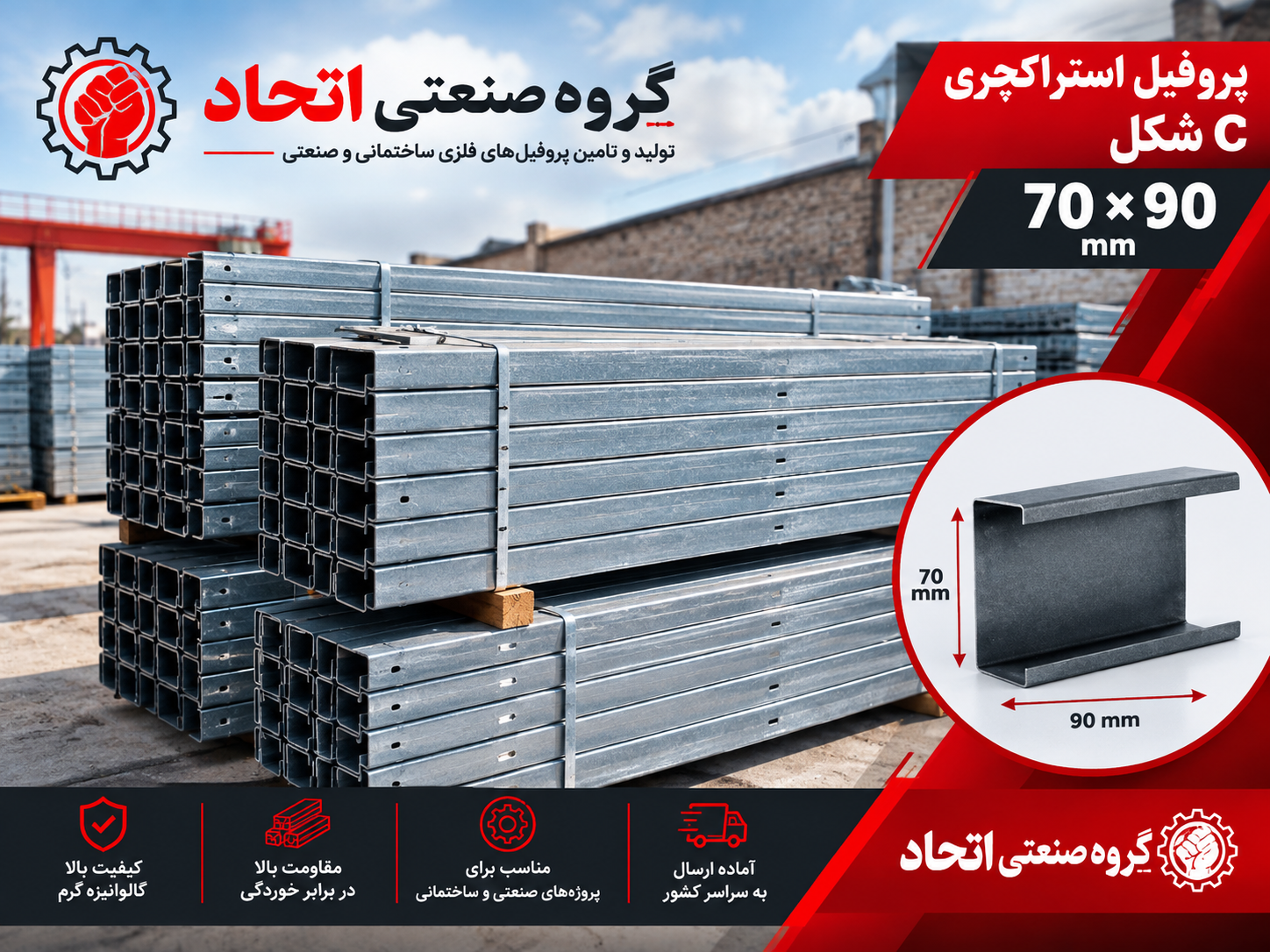

پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70
تماس بگیرید
پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70، شاسی و ستون فقرات اصلی نیروگاه‌های فتوولتاییک است. این مقطع فولادی با طراحی ضدلرزش و پوشش گالوانیزه، بالاترین سطح محافظت از پنل‌های شما را در برابر بادهای شدید و بارش برف تضمین می‌کند.
ویژگی‌های کلیدی در یک نگاه:
- 📐 ابعاد استاندارد: جان ۹۰ میلی‌متر × بال ۷۰ میلی‌متر (ناودانی C شکل لبه‌دار)
- 🛡️ پوشش محافظ: گالوانیزه گرم (Hot-Dip) با طول عمر ۲۵ تا ۳۰ سال (ضد رطوبت و زنگ‌زدگی)
- ⚙️ جنس و ضخامت: فولاد مقاوم ST37 (ضخامت ۱.۵ تا ۲.۵ میلی‌متر بسته به نیاز پروژه)
- ⚡ نصب فوق‌سریع: دارای پانچ‌های لوبیایی استاندارد کارخانه‌ای (حذف کامل جوشکاری و اتصال با پیچ و مهره)
- 💪 مقاومت استاتیکی: طراحی مهندسی با بالاترین ممان اینرسی برای جلوگیری از پیچش سازه در دهانه‌های بلند
- ☀️ کاربرد: ایده‌آل برای نصب پنل در نیروگاه‌های مگاواتی زمینی و سقف سوله‌های صنعتی (روف‌تاپ)
توضیحات
خرید پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70 (راهنمای تخصصی پیمانکاران)
خلاصه سریع (Featured Snippet):
پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70 یک مقطع فولادی گالوانیزه با مقاومت بالا است که به عنوان ستون و تیرک اصلی در نصب پنل‌های فتوولتاییک استفاده می‌شود. ویژگی‌های کلیدی این محصول شامل موارد زیر است:
- ابعاد دقیق: جان ۹۰ میلی‌متر، بال ۷۰ میلی‌متر
- پوشش: گالوانیزه گرم (مقاوم در برابر خوردگی ۲۵ ساله)
- کاربرد: نیروگاه‌های خورشیدی مگاواتی، سقف‌های صنعتی و زمین‌های مسطح
- مزیت اصلی: تحمل بار باد تا ۱۲۰ کیلومتر بر ساعت و بار برف سنگین.
فاجعه خاموش در نیروگاه‌های خورشیدی؛ چرا پایداری سرمایه شما به این پروفیل گره خورده است؟
آیا می‌دانستید بخش بزرگی از افت راندمان نیروگاه‌های فتوولتاییک در ایران، مستقیماً به ضعف استراکچر برمی‌گردد؟ بسیاری از پیمانکاران تصور می‌کنند کیفیت پنل همه‌چیز است، اما واقعیت این است: وقتی سازه شما در برابر تنش‌های محیطی (مثل بادهای ۱۲۰ روزه سیستان، طوفان‌های فصلی یا نشست برف سنگین) ضعیف باشد، دچار لرزش‌های میلی‌متری و مداوم می‌شود.
این ارتعاشات به‌ظاهر ساده، عامل اصلی ایجاد «ترک‌های مویی» (Micro-cracks) در سلول‌های سیلیکونی گران‌قیمت شما هستند؛ آسیبی نامرئی که با چشم دیده نمی‌شود، اما خروجی برق، راندمان نیروگاه و در نهایت بازگشت سرمایه (ROI) پروژه را به شدت نابود می‌کند.
مشخصات فنی سازه فلزی سولار سایز 90×70
برای اطمینان از کیفیت (E-E-A-T) و تطابق با استانداردهای نظام مهندسی، داده‌های ساختاری این محصول در جدول زیر به‌صورت شفاف ارائه شده است:
| پارامتر فنی | مشخصات استاندارد | اهمیت در سیستم فتوولتاییک |
|---|---|---|
| نوع مقطع | ناودانی C شکل لبه‌دار (سی‌پارلین) | جلوگیری از پیچش سازه در دهانه‌های بلند |
| ابعاد مقطع | جان: 90mm / بال: 70mm | فضای کافی برای پیچ‌کاری و کلمپ‌ها |
| ضخامت ورق | ۱.۵ تا ۲.۵ میلی‌متر (سفارشی) | تعیین‌کننده ظرفیت تحمل بار استاتیک و دینامیک |
| جنس پایه | فولاد ST37 یا ST52 | مقاومت تسلیم و کششی فوق‌العاده |
| پوشش محافظ | گالوانیزه گرم (Hot-Dip) ۶۰ تا ۸۰ میکرون | مقاومت ۱۰۰٪ در برابر رطوبت و زنگ‌زدگی |
| الگوی سوراخ‌کاری | پانچ‌های لوبیایی استاندارد (پیش‌ساخته) | سرعت بخشیدن به مونتاژ بدون نیاز به جوشکاری |
📌 مطالعه بیشتر:
«بهترین ورق برای استراکچر خورشیدی چیست؟ضخامت ورق پروفیل سی چنل: تعادل وزن و ایمنی سازه‌ای»
(راهنمای جامع فرآیند تولید پروفیل C چنل استراکچر پنل خورشیدی با رول فرمینگ)
مزایای کلیدی پروفیل C چنل 90×70 برای مجریان پروژه‌ها
۱. مقاومت استثنایی؛ قلب تپنده استراکچر پنل خورشیدی 90×70
طراحی ناودانی C شکل 90 در 70 به گونه‌ای است که مرکز ثقل بهینه‌ای ایجاد می‌کند. این هندسه خاص، مقاومت خمشی سازه را تا ۴۰٪ نسبت به پروفیل‌های قوطی یا نبشی هم‌وزن افزایش می‌دهد. این یعنی سازه شما در مناطق بادخیز (مثل خواف یا منجیل) کاملاً ایمن خواهد بود.
۲. نصب سریع و ماژولار (کاهش هزینه‌های کارگری)
زمان، پول است. استفاده از پروفیل C چنل استراکچر که دارای پانچ‌های استاندارد کارخانه‌ای است، نیاز به جوشکاری در محل سایت را به صفر می‌رساند. اتصال با پیچ و مهره‌های T-Bolt سرعت نصب را تا ۳ برابر افزایش داده و هزینه‌های اجرایی پیمانکار را به شدت کاهش می‌دهد.
۳. سازگاری کامل با انواع سیستم‌های نصب
این پروفیل به عنوان شاسی اصلی، به‌راحتی با انواع ریل‌های آلومینیومی، میدکلمپ‌ها (Mid Clamps) و اندکلمپ‌ها (End Clamps) مچ می‌شود و برای چیدمان‌های پرتره (Portrait) و لنداسکیپ (Landscape) کاملاً ایده‌آل است.
راهنمای خرید پروفیل استراکچر 90×70 در ایران
هنگام خرید تنها به قیمت پایه آهن توجه نکنید. هزینه‌های پنهان ناشی از خرید جنس بی‌کیفیت می‌تواند کل پروژه را به خطر بیندازد. به این ۳ فاکتور طلایی دقت کنید:
- گواهینامه گالوانیزاسیون: حتماً برگه تست ضخامت پوشش روی (Zinc) را از تولیدکننده درخواست کنید.
- دقت ابعادی (تلرانس): عدم تقارن در بال‌ها باعث می‌شود کلمپ‌های پنل خورشیدی به درستی قفل نشوند.
- ظرفیت تولید تامین‌کننده: برای پروژه‌های مگاواتی، تامین‌کننده‌ای را انتخاب کنید (مانند ماشین‌سازی سبحانی/رولفرم) که توانایی تحویل تناژ بالا در زمان کوتاه را داشته باشد.
📞 همین حالا برای دریافت مشاوره تخصصی رایگان، استعلام قیمت روز و ثبت سفارش عمده با کارشناسان فروش ما تماس بگیرید. 09129681859
سوالات متداول
آیا پروفیل C چنل 90×70 برای سقف‌های سوله مناسب است؟
بله، به دلیل وزن بهینه نسبت به مقاومت، این پروفیل کمترین بار مرده را به سقف سوله وارد می‌کند و انتخابی عالی برای نیروگاه‌های روف‌تاپ (Rooftop) صنعتی است.
تفاوت ناودانی C شکل 90 در 70 با نوع U شکل چیست؟
مدل C چنل دارای لبه‌های برگشتی (Lip) در قسمت بال است که مقاومت پیچشی آن را به مراتب از مقاطع U شکل ساده (بدون لبه) بیشتر می‌کند و برای دهانه‌های طولانی‌تر پنل‌ها مناسب‌تر است.
قیمت پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70 چگونه محاسبه می‌شود؟
قیمت بر اساس وزن هر شاخه (وابسته به ضخامت ورق ۱.۵ یا ۲ میل)، نرخ روز ورق فولادی در بورس کالا، و هزینه خدمات گالوانیزه گرم و پانچ‌کاری تعیین می‌گردد.
مشاوره
اجرای موفق یک نیروگاه خورشیدی، نیازمند زیرساختی است که بتواند برای دهه‌ها بدون افت کیفیت در برابر طبیعت ایستادگی کند. پروفیل C چنل استراکچر پنل خورشیدی سایز 90×70 با ارائه ترکیبی بی‌نظیر از استحکام فولاد، مقاومت گالوانیزه و طراحی مهندسی، ریسک پروژه‌های شما را به حداقل می‌رساند.
🚀 آماده تامین استراکچر پروژه بعدی خود هستید؟
ما در گروه صنعتی اتحاد با بهره‌گیری از پیشرفته‌ترین خطوط رول فرمینگ، آماده تولید و تامین انواع سازه فلزی سولار سایز 90×70 با بالاترین استانداردهای کیفی هستیم.
📞 همین حالا برای دریافت مشاوره تخصصی رایگان، استعلام قیمت روز و ثبت سفارش عمده با کارشناسان فروش ما تماس بگیرید.
📞 مشاوره و تماس با گروه صنعتی اتحاد
برای دریافت مشاوره فنی، استعلام قیمت و بررسی پروژه در زمینه خریدپروفیل C چنل استراکچر پنل خورشیدی و خدمات صنعتی، با کارشناسان گروه صنعتی اتحاد تماس بگیرید.
📱 تماس با کارشناسان: 09129681859
گروه صنعتی اتحاد | مشاوره تخصصی و خدمات صنعتی
