C-استراکچر پنل خورشیدی چیست؟ راهنمای کامل انتخاب و کاربرد
اگر تا بهحال در یک پروژه نصب پنل خورشیدی دخیل بوده باشید، احتمالاً با این سؤال روبهرو شدهاید: C-استراکچر پنل خورشیدی چیست و چرا اینقدر در پروژههای سقفی و زمینی محبوب شده است؟ انتخاب نوع استراکچر یکی از تصمیمهای کلیدی هر پروژه خورشیدی است؛ تصمیمی که مستقیماً روی عمر سیستم، مقاومت در برابر باد و برف، و هزینه نهایی نصب اثر میگذارد. در این مقاله بهصورت کامل بررسی میکنیم که C-استراکچر از چه اجزایی تشکیل شده، چه مزایایی نسبت به سایر انواع استراکچر دارد، و در چه پروژههایی گزینه مناسبی محسوب میشود.
C-استراکچر پنل خورشیدی چیست؟

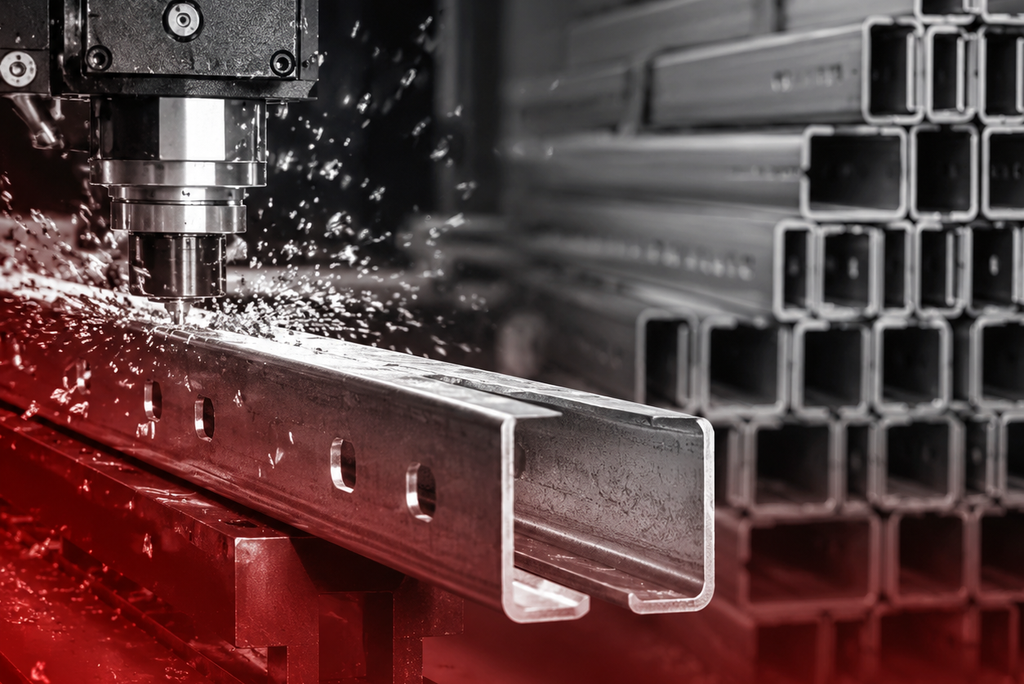

C-استراکچر نوعی سازه فلزی نگهدارنده پنل خورشیدی است که از پروفیلهای فولادی یا آلومینیومی با مقطع C-شکل ساخته میشود. این مقطع به دلیل هندسهاش، مقاومت خمشی بالایی در برابر بارهای عمودی و جانبی دارد و در عین حال وزن نسبتاً سبکی نسبت به سایر مقاطع فلزی دارد. C-استراکچر معمولاً برای نصب پنلها روی سقفهای شیبدار، سقفهای فلزی صنعتی و همچنین برخی پروژههای زمینی کوچک و متوسط استفاده میشود.
نام «C-استراکچر» از شکل مقطع عرضی پروفیل اصلی گرفته شده که شبیه حرف C است. این طراحی به مهندس پروژه اجازه میدهد پنلها را با زاویه و ارتفاع دلخواه، و با اتصالات قابل تنظیم، روی سطح نصب کند.
کاربرد استراکچر پنل خورشیدی
کاربرد استراکچر پنل خورشیدی فقط نگهداری فیزیکی پنل نیست؛ این سازه سه وظیفه اصلی دارد:
- تحمل بار: وزن پنلها، بار برف و فشار باد را به سازه اصلی ساختمان یا زمین منتقل میکند.
- تنظیم زاویه تابش: با ایجاد شیب مناسب، بازده جذب انرژی خورشیدی را افزایش میدهد.
- ایجاد فاصله تهویه: با بلند کردن پنل از سطح سقف، از گرمای بیشازحد پنل و افت راندمان جلوگیری میکند.
در پروژههای صنعتی، تجاری و خانگی، انتخاب نوع استراکچر باید متناسب با جنس سقف (فلزی، بتنی، شیروانی) و شرایط اقلیمی منطقه (باد، برف، زلزلهخیزی) انجام شود.
اجزای استراکچر پنل خورشیدی
هر سیستم استراکچر، از جمله C-استراکچر، از چند جزء اصلی تشکیل شده که هرکدام نقش مشخصی دارند:
- پایه (فونداسیون یا بست اتصال): نقطه اتصال استراکچر به سازه اصلی سقف یا زمین.
- بال استراکچر: بخش عمودی یا شیبدار که ارتفاع و زاویه را ایجاد میکند.
- کف استراکچر: بخش افقی که پایداری و توزیع بار را تأمین میکند.
- لپ استراکچر (ریل نصب): بخشی که مستقیماً پنل روی آن سوار و کلمپ میشود.
- کلمپها و پیچومهرهها: اتصالدهنده پنل به ریل و اجزای استراکچر به یکدیگر.
در ادامه هر یک از این اجزا را جداگانه بررسی میکنیم، چون درک دقیق آنها برای انتخاب صحیح استراکچر ضروری است.
بال استراکچر چیست؟
بال استراکچر به بخشی از پروفیل C-شکل گفته میشود که بهصورت عمودی یا مایل قرار میگیرد و وظیفه اصلی آن ایجاد ارتفاع و زاویه مناسب برای نصب پنل است. طول و ضخامت بال مستقیماً روی مقاومت کلی سازه در برابر بار باد اثر میگذارد؛ هرچه بال بلندتر یا نازکتر باشد، احتمال کمانش (Buckling) تحت بار جانبی بیشتر میشود. به همین دلیل، در مناطق پرباد ایران مانند سواحل جنوبی یا ارتفاعات، مهندس طراح باید ضخامت و طول بال را با محاسبات بار باد تطبیق دهد.
کف استراکچر چیست؟
کف استراکچر بخش افقی مقطع C است که معمولاً روی سطح سقف یا فونداسیون قرار میگیرد و نقش اصلی آن توزیع یکنواخت بار روی سطح تکیهگاه است. عرض کف استراکچر تعیینکننده سطح تماس با سازه زیرین است؛ عرض بیشتر یعنی توزیع بار بهتر و فشار کمتر بر واحد سطح، که بهویژه در سقفهای فلزی سبک (ساندویچ پانل) اهمیت زیادی دارد، چون این نوع سقفها تحمل بار متمرکز پایینی دارند.
لپ استراکچر چیست؟
لپ استراکچر (که گاهی «فلنج» نیز نامیده میشود) لبه کوچک انتهایی پروفیل C است که در برخی طراحیها برای افزایش سختی مقطع و جلوگیری از پیچش پروفیل تحت بار اضافه میشود. این بخش، هرچند کوچک به نظر میرسد، در مقاومت خمشی مقطع تأثیر محسوسی دارد. در استانداردهای طراحی سازههای سبک فولادی، وجود لپ باعث میشود مقطع C در برابر پیچش و کمانش موضعی پایدارتر عمل کند، به همین دلیل بیشتر C-استراکچرهای باکیفیت دارای این لبه تقویتی هستند.
مزایای C-استراکچر پنل خورشیدی
استفاده از C-استراکچر در پروژههای خورشیدی چند مزیت مشخص دارد که آن را از سایر گزینهها متمایز میکند:
- نسبت وزن به مقاومت بالا: به دلیل هندسه مقطع، وزن کمتری نسبت به پروفیلهای جعبهای دارد اما مقاومت خمشی قابل قبولی ارائه میدهد.
- سهولت نصب: طراحی باز مقطع C امکان عبور پیچ و اتصال کلمپها را از داخل کانال ساده میکند.
- انعطاف در تنظیم زاویه: با تغییر طول بال، میتوان زوایای مختلف تابش را برای عرضهای جغرافیایی گوناگون ایران تنظیم کرد.
- مقاومت خوردگی: با پوشش گالوانیزه گرم یا آلومینیوم، در برابر رطوبت و شرایط جوی مقاوم است.
- هزینه ساخت پایینتر: فرآیند رولفرمینگ برای تولید مقطع C سادهتر و ارزانتر از پروفیلهای پیچیدهتر است.
تفاوت C-استراکچر با سایر استراکچرها
برای درک بهتر جایگاه C-استراکچر، مقایسه آن با دیگر انواع رایج استراکچر پنل خورشیدی ضروری است:
| نوع استراکچر | مقطع | مقاومت | کاربرد اصلی |
|---|---|---|---|
| C-استراکچر | باز، C-شکل | متوسط تا بالا | سقف شیبدار و فلزی |
| Z-استراکچر | باز، Z-شکل | مشابه C، جهت اتصال متفاوت | سقفهای شیروانی |
| استراکچر جعبهای (باکس) | بسته | بسیار بالا | پروژههای زمینی بزرگ |
| استراکچر آلومینیومی سبک | باز، سبک | متوسط | نصب پشتبامی خانگی |
تفاوت اصلی C-استراکچر با استراکچر جعبهای در وزن و هزینه است؛ استراکچر جعبهای مقاومت بیشتری در برابر بارهای بسیار سنگین دارد اما گرانتر و سنگینتر است. در مقابل، C-استراکچر برای اکثر پروژههای متوسط ایران (نیروگاههای خانگی و صنعتی زیر چند مگاوات) انتخابی متعادل از نظر هزینه و کارایی محسوب میشود.
چرا از C-استراکچر استفاده میکنیم؟
انتخاب C-استراکچر معمولاً بر پایه چند معیار فنی و اقتصادی صورت میگیرد:
- تطابق با استاندارد سازههای سبک فولادی (LSF): این مقطع در بسیاری از استانداردهای طراحی سازه سبک تعریف شده و محاسبات آن شناختهشده است.
- در دسترس بودن مواد اولیه: ورق فولادی گالوانیزه برای تولید این مقطع در بازار ایران بهوفور یافت میشود.
- سازگاری با تجهیزات نصب استاندارد: کلمپها و ریلهای موجود در بازار اغلب برای مقطع C طراحی شدهاند.
- تعادل هزینه-عملکرد: نسبت به گزینههای سبکتر مقاومتر است و نسبت به گزینههای سنگینتر ارزانتر.
سازه نگهدارنده پنل خورشیدی: نکات طراحی
سازه نگهدارنده پنل خورشیدی باید بر اساس چند پارامتر محاسبه و طراحی شود، از جمله بار مرده (وزن پنل و اجزا)، بار زنده (برف، تعمیر و نگهداری)، و بار باد که در مناطق مختلف ایران بهشدت متفاوت است. طراح باید علاوه بر انتخاب نوع مقطع، فاصله تکیهگاهها (Span)، ضخامت ورق، و نوع پوشش ضدخوردگی را نیز مشخص کند. عدم رعایت این محاسبات، حتی با انتخاب درست نوع استراکچر، میتواند منجر به خرابی زودهنگام سازه شود.
انواع استراکچر پنل خورشیدی
بهطور کلی، استراکچرهای پنل خورشیدی را میتوان بر اساس محل نصب به دستههای زیر تقسیم کرد:
- استراکچر بام شیبدار (Sloped Roof): شامل C-استراکچر و Z-استراکچر، مناسب سقفهای سفالی و شیروانی.
- استراکچر بام فلزی (Metal Roof): با کلمپهای مخصوص ساندویچ پانل، اغلب از C-استراکچر سبک استفاده میشود.
- استراکچر بام تخت (Flat Roof): شامل پایههای سهبعدی و مثلثی برای ایجاد زاویه روی سطح صاف.
- استراکچر زمینی (Ground Mount): شامل پایههای بتنی یا شمعکوبیشده با پروفیل جعبهای یا C بزرگتر.
- استراکچر تراکر (Tracker): سازههای متحرک که زاویه پنل را با حرکت خورشید تنظیم میکنند، معمولاً با پروفیلهای مقاومتر.
هر یک از این انواع، بسته به شرایط پروژه (نوع سقف یا زمین، بودجه، و شرایط اقلیمی)، میتواند گزینه بهینه باشد؛ اما در اکثر پروژههای متوسط سقفی و صنعتی ایران، C-استراکچر به دلیل تعادل هزینه و کارایی، پرکاربردترین انتخاب باقی مانده است.
C-استراکچر پنل خورشیدی به دلیل ترکیب مناسب مقاومت مکانیکی، سهولت نصب و هزینه معقول، یکی از پرکاربردترین سازههای نگهدارنده در پروژههای خورشیدی ایران است. شناخت دقیق اجزای آن—از بال و کف گرفته تا لپ استراکچر—به مهندس یا مجری پروژه کمک میکند تصمیم درستی متناسب با نوع سقف، بار باد منطقه و بودجه پروژه بگیرد. پیش از نهایی کردن طراحی، توصیه میشود محاسبات بار سازه توسط مهندس سازه بررسی و با استانداردهای ملی تطبیق داده شود.
